垫圈落料拉深复合模设计(含CAD零件装配图,工艺卡)

来源:wenku163.com  资料编号:WK16310703 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310703
资料介绍

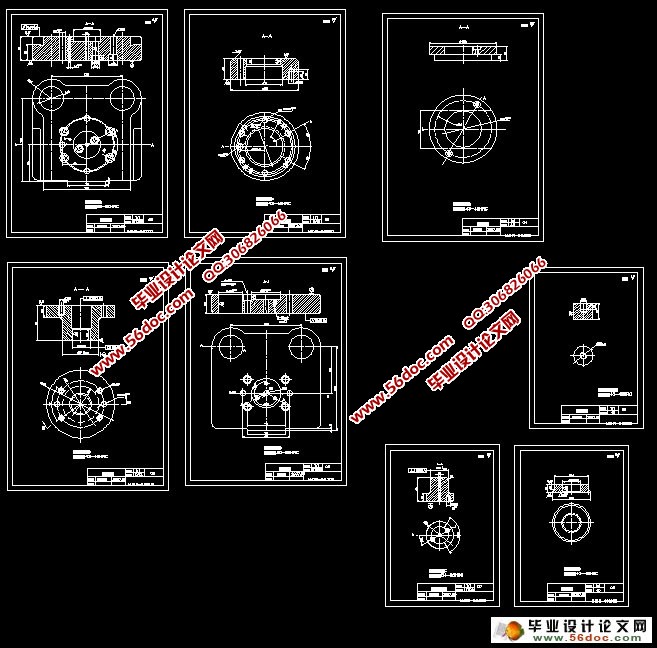

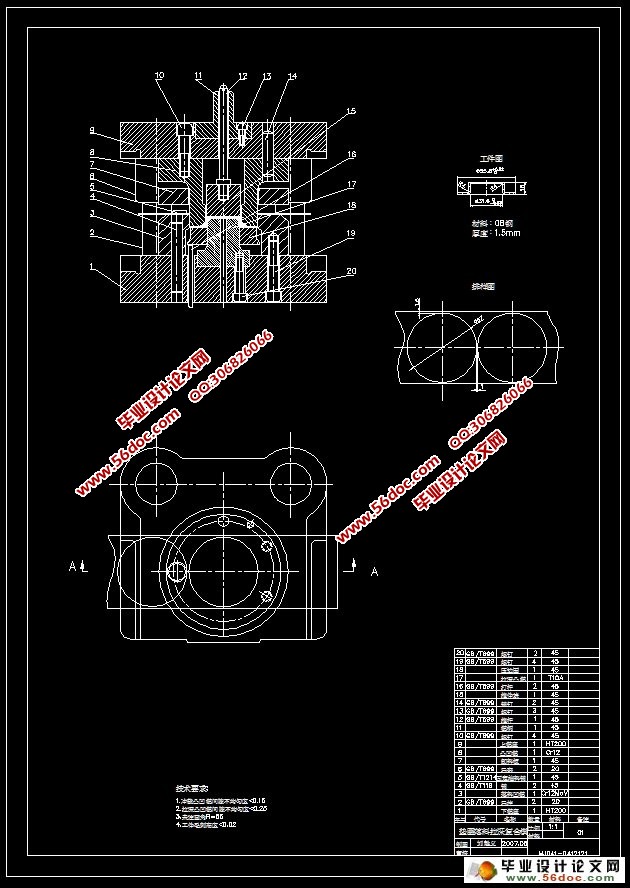

垫圈落料拉深复合模设计(含CAD零件装配图,工艺卡)(任务书,中期检查表,论文说明书11500字,CAD图纸9张,工艺卡)
本设计题目为垫圈落料拉深复合模设计,体现了有凸缘筒形件拉深落料的设计要求、内容及方向,有一定的设计意义。通过对该零件模具的设计,进一步加强了设计者冷冲压模具设计的基础知识,为以后设计更复杂的模具做了铺垫,打下了基础。
本设计运用拉深成型工艺及模具设计的基础知识,首先分析了零件工艺特点及性能要求;然后通过工艺计算确定了拉深次数及模具设计方案,并初选压力机;最后根据零件结构特征,确定了模具的设计参数、设计要点及整体结构。
本零件属于简单拉深件,设计过程中通过计算确定了拉深间隙、工作零件圆角半径、结构尺寸及公差,并且注意防止拉深时的破裂、拉深高度不够、制件底部被拉脱、制品口缘折皱等问题。

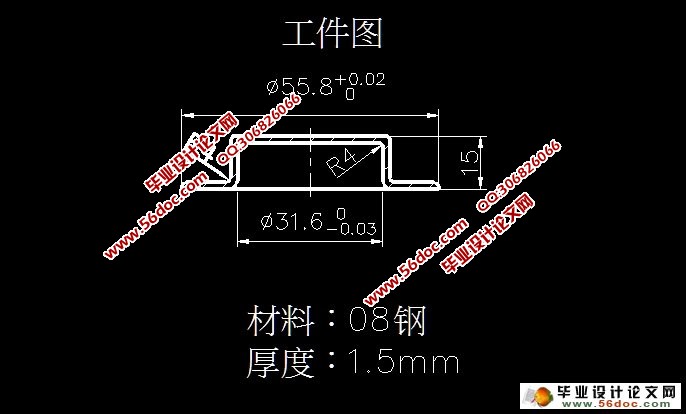

此工件为带凸缘筒形件,要求外形尺寸,没有厚度不变的要求。公差等级为 IT14级。

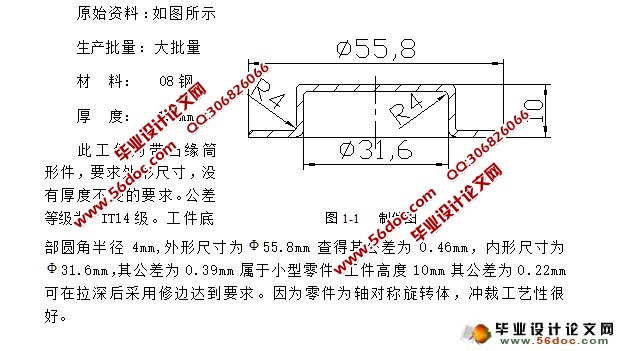

部圆角半径4mm,外形尺寸为 55.8mm查得其公差为0.46mm,内形尺寸为 31.6mm,其公差为0.39mm属于小型零件。工件高度10mm其公差为0.22mm可在拉深后采用修边达到要求。因为零件为轴对称旋转体,冲裁工艺性很好。
