冰箱下底板模具设计(两套模具)(含CAD零件装配图)

来源:wenku163.com  资料编号:WK16310715 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310715
资料介绍

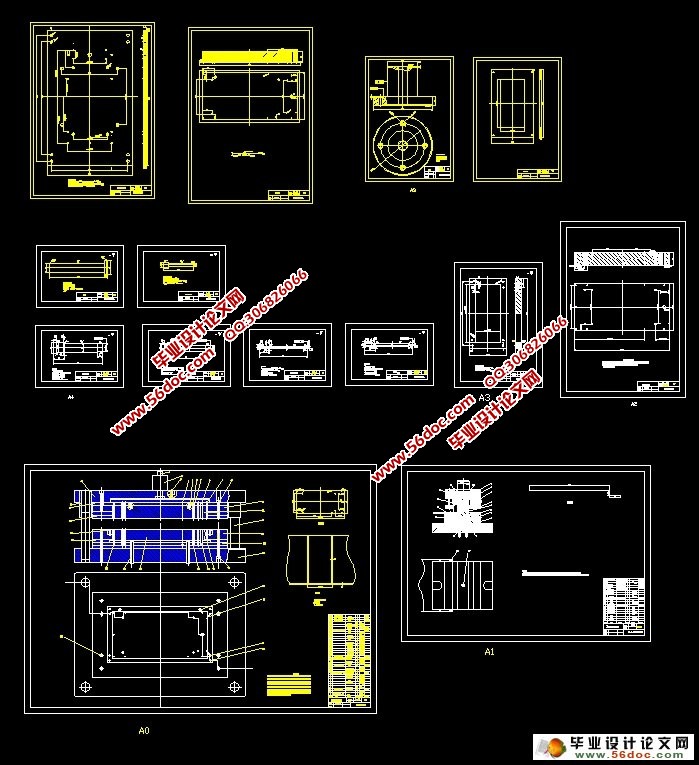

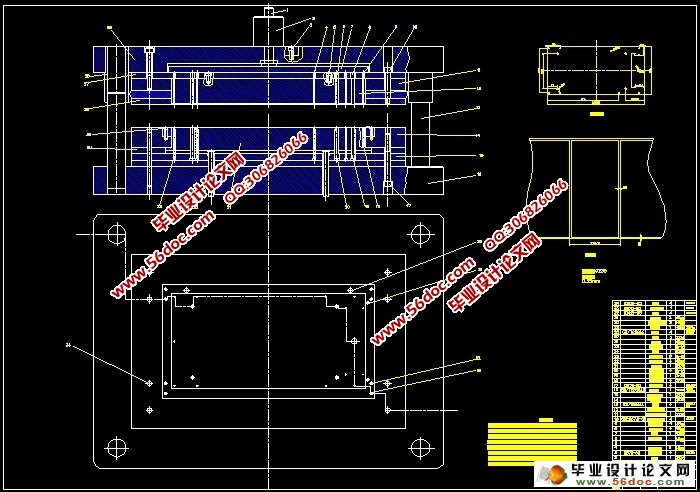

冰箱下底板模具设计(两套模具)(含CAD零件装配图)(任务书,开题报告,论文说明书11200字,CAD图纸14张)

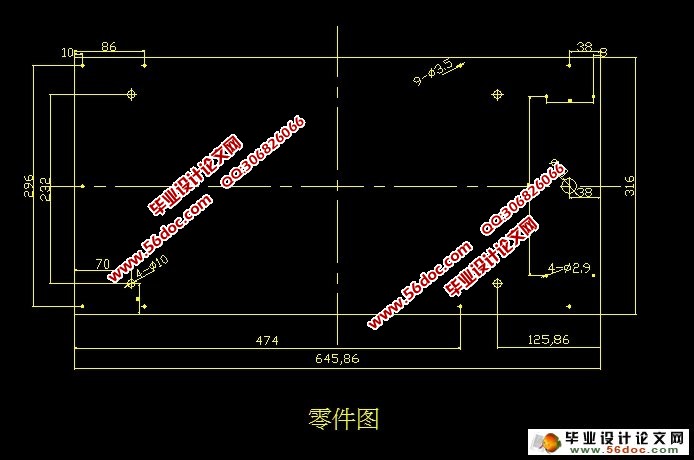

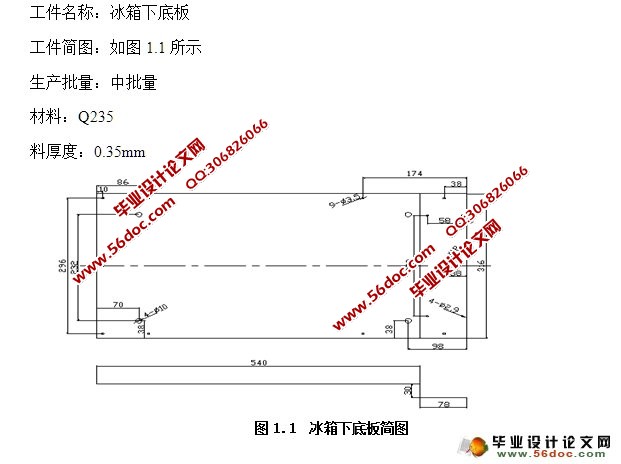

名称:冰箱下底板   材料:Q235    料厚:0.35mm   批量:中批量
本课题是设计生产冰箱下底板模具,设计采用两副模具实现对工件的加工,模具的设计和制造相对比较简单。即一副落料冲孔复合模和一副Z形弯曲模具。采用此方案首先要保证孔不在弯曲变形曲之内,通过对该工件的尺寸计算,孔并不在工件的弯曲变形区内,采用该方案是合理的。
对于落料复合模,工件上的孔较多,有18个孔,分别为Φ18、9—Φ3.5、4—Φ2.9和4—Φ10,首先要保证孔在工件上相对位置的精度。而且象Φ2.9、Φ3.5孔,相对尺寸较小,因此要保证冲孔凸模的强度,本模具采用的是A型圆凸模加强冲孔凸模的强度;推件块也相对的对凸模起到一定的保护作用,因而冲孔凸模的强度得到保证。对于Z行弯曲模,首先要考虑的就是落料坯件在模具上的定位,该模具以Φ18孔做位定位孔,保证工件弯曲位置的准确和弯曲过程中不发生偏移,因而保证了弯曲工件的弯曲精度。该工件的模具总体设计是比较合理的,完全可以生产出合格制件。
