汽车玻璃升降器外壳冲压工艺模具设计(含CAD零件装配图,工艺卡)

来源:wenku163.com  资料编号:WK16310722 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310722
资料介绍

汽车玻璃升降器外壳冲压工艺模具设计(含CAD零件装配图,工艺卡)(任务书,开题报告,中期检查表,论文说明书10000字,CAD图纸9张,工艺卡)
该零件是汽车车门上玻璃升降器的外壳.升降器的传动机构装于外壳内腔,并通过外壳凸缘上均布的三个 3.2mm小孔,以铆钉铆接在车门的座板上.一传动轴以IT11级的间隙配合装在外壳右端 16.5mm的承托部位,摇动手柄可通过传动轴及其他零件,推动车门玻璃升降.
外壳内腔主要配合尺寸 16.5 mm、 16 mm、 22.3 mm为IT11~12级,为使外壳与座板铆装后,保证外壳承托部位 16.5mm处于正确位置,三个小孔 3.2mm与 16.5mm的相互位置要准确,小孔中心圆直径 42±0.1mm为IT10级.


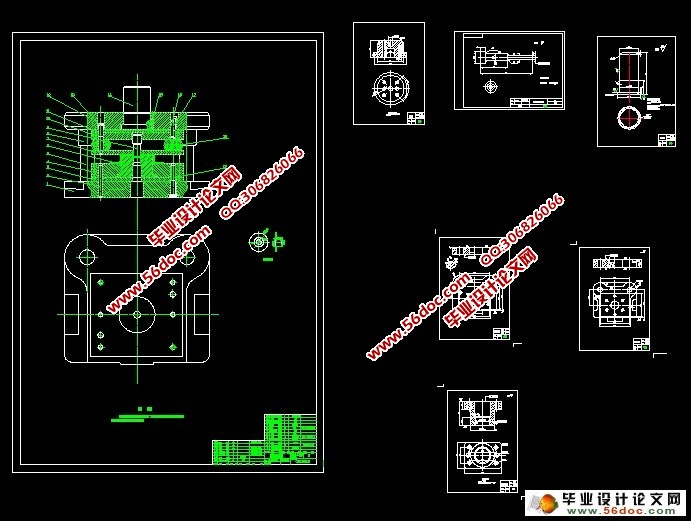

汽车玻璃升降器外壳冲压工艺模具设计(含CAD零件装配图,工艺卡)
汽车玻璃升降器外壳冲压工艺模具设计(含CAD零件装配图,工艺卡)
汽车玻璃升降器外壳冲压工艺模具设计(含CAD零件装配图,工艺卡)
汽车玻璃升降器外壳冲压工艺模具设计(含CAD零件装配图,工艺卡)


目录
绪论    1
第1章 零件的冲压工艺性分析    3
1.1 零件的使用条件和技术要求    3
1.2 冲压工艺性分析     3
第2章 工艺方案的确定    4
2.1 计算坯料尺寸    4
2.2 计算拉深次数    4
2.3 冲压工艺方案的确定    5
第3章 工艺计算    7
3.1 确定排样、裁板方案    7
3.2 确定各中间工序尺寸    8
3.3 计算各工序压力、选用压力机    8
第4章 编写冲压工艺卡片    12
第5章 模具设计     14
5.1 模具结构形式选择    17
5.2 模具工作零件设计    18
5.3 模具其他零件的选取与设计    19
第6章 编写主要零件的加工工艺    20
第7章 模具的装配与调试    21
7.1 模具的装配:    22
7.2 模具的调试    23
设计总结    24
参考文献    25
致谢    26

插图清单

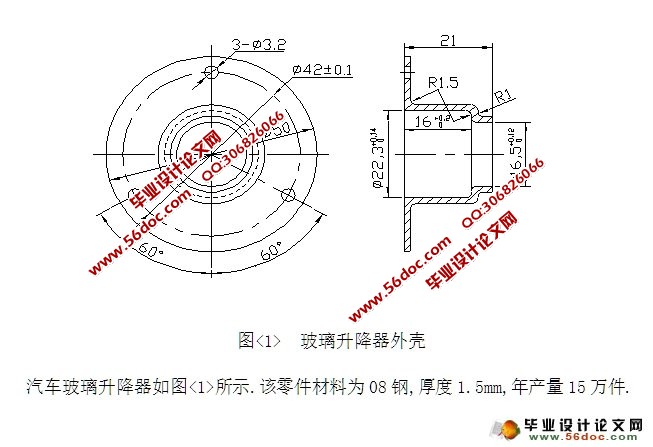

图1  工件    3
图2  外壳低部成形方案    3
图3  冲孔翻边前工序件形状和尺寸    5
图4  首次拉深工序件尺寸    8
图5  二次拉深工序件尺寸    8
图6  外壳冲压工序图    9
图7  落料拉深复合模总装示意图    18
图8  落料凹模图    19
图9  凸凹模图    19

表格清单
(1)冲压工艺卡片
(2)凸模机械加工工艺卡
(3)凹模机械加工工艺卡
