轴承盖冲压工艺及模具设计(含CAD零件装配图)

来源:wenku163.com  资料编号:WK16310723 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310723
资料介绍

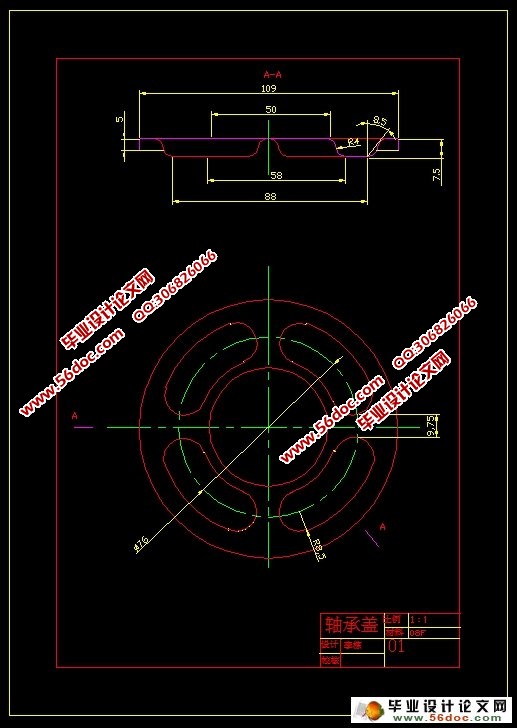

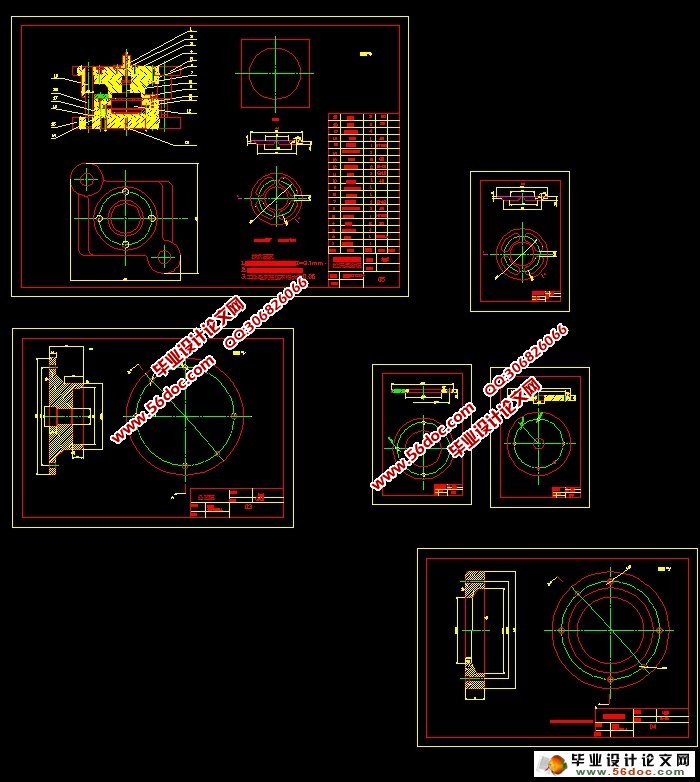

轴承盖冲压工艺及模具设计(含CAD零件装配图)(任务书,开题报告,论文说明书6800字,CAD图纸6张)
工件名称:轴承盖
生产批量:中批量(每周2000——4000件)
材料:  08F
材料厚度:1mm

模具结构

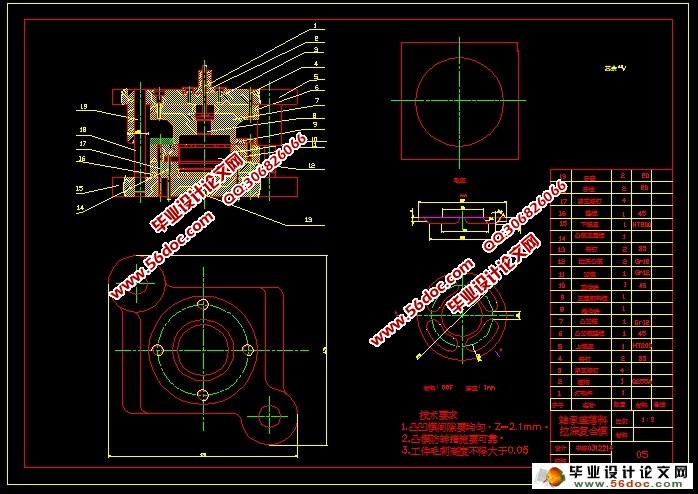

     2.1落料——拉深复合模
     2.2应当注意的问题
       ⑴冲孔——拉深——落料复合模装配须保证:开始工作的顺序为冲中心顶孔——拉深四凸台——落料。
⑵压 卸料部分经试模调整应保证压边及卸料力适当,动作顺畅,功能满足模具工作要求。


轴承盖冲压工艺及模具设计(含CAD零件装配图)
轴承盖冲压工艺及模具设计(含CAD零件装配图)
轴承盖冲压工艺及模具设计(含CAD零件装配图)



目录
绪论    1
1审题借阅参考资料    3
1.1审题    3
1.2借阅参考资料    4
2 工艺分析及计算    5
2.1冲压工艺性分析    5
2.2冲压工艺方案的确定    5
2.3工艺计算    6
3  模具的分析    12
3.1模具的总体设计    15
3.2模具草图    15
3.3模具工作部分尺寸计算    16
4  模具装配及加工    18
4.1模具总装图    18
4.2冲压设备选用    18
4.3加工工艺    19
4.4 模具装配    21
5  设计总结    22
6  致谢    24
7  参考文献    25
