端盖的冲孔翻边落料级进摸的设计(含CAD图,CAXA图)

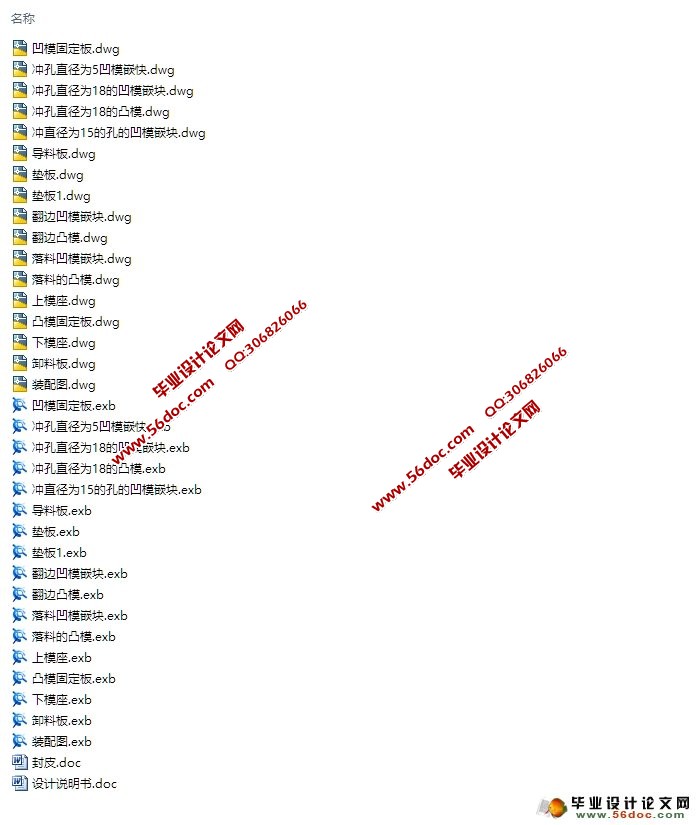

端盖的冲孔翻边落料级进摸的设计(含CAD图,CAXA图)(论文说明书7700字,CAD图纸17张,CAXA图纸17张)

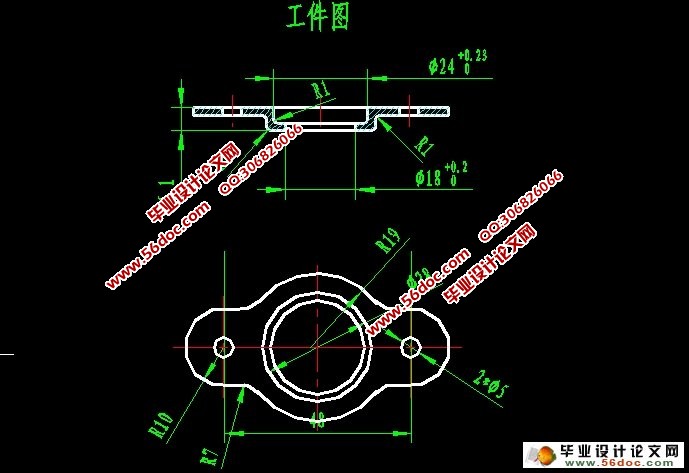

本工件的外形和两个直径为5.0毫米的孔，属于落料、冲孔工序，中间内凹的孔，可采用两种方法冲压。一种是先做浅拉深，然后冲底孔。在进行拉深时，一部分材料冲底面流动出来，另一部分从主板上流动而来，而后者为材料流动的余量，就要增加工件的排样布局，从而造成材料消耗增加。由于拉深的高度不是太大,并且材料较厚，拉深较困难，并且不是太合理。第二种是先冲预孔，再进行冲压。此这属于翻边工序。翻边时材料流动的特点是预孔周围的材料沿圆周方向伸长，使材料变薄；而在径向材料长度几乎没有变化，即材料在径向没有伸长，因此不会引起主板上材料的流动。在排样时只要按正常冲裁设计搭边值即可，可节省材料，所以在设计时，采用第二中方法。

分析了端盖的冲压工艺性，详细介绍了级进模排样方案和总体结构设计，阐述了有关零部件的设计计算方法，以及这套模具所采用的工序—冲孔、翻边、落料。实践证明, 该模具结构灵活、可靠，能保证产品质量，对此类零件的级进模设计有参考价值。
