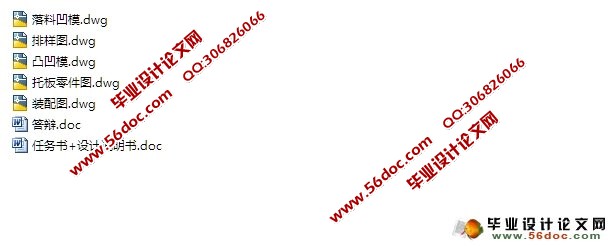

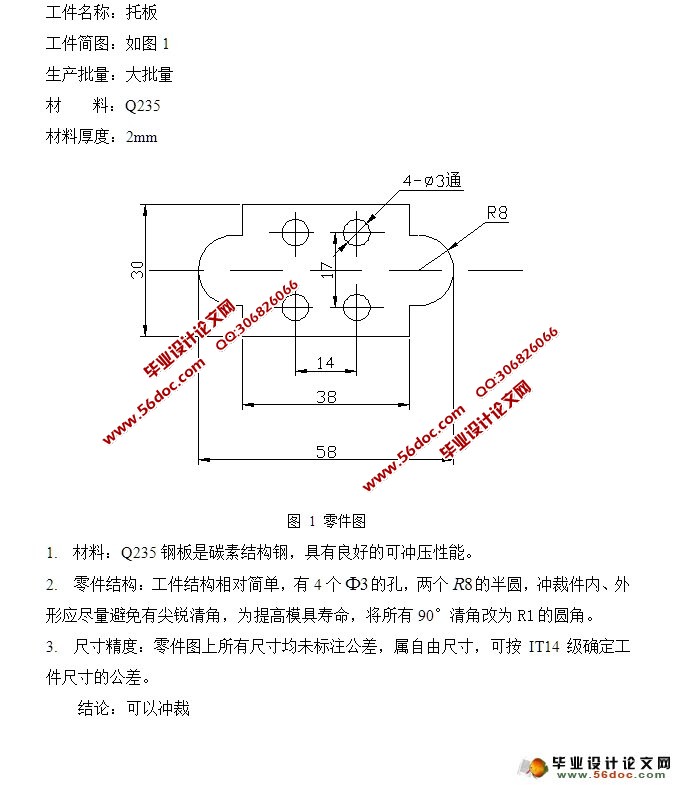

托板冲压模具的设计(附答辩)(含CAD零件装配图) 来源:wenku163.com 资料编号:WK16310756 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310756 我要下载该资源 资料介绍 托板冲压模具的设计(附答辩)(含CAD零件装配图)(任务书,设计说明书9300字,CAD图纸5张) 设计的该模具是根据市场要求所设计的,通过对零件的认识可知,该零件所用的材料是Q235号钢,生产批量为大批量生产,再经过方案比较,故选择连续冲裁作为该副模具工艺生产方案即容易加工又便于经济;经过计算分析完成该模具的主要设计计算;选出符合该模具的定位方式、卸料出件方式导向方式;设计模具的工作部分即凸、凹模的设计,选择模具的材料即确定每个零部件的加工方案;仅接着根据模具的装配原则,完成模具的装配装配模具试冲,通过试冲可以发现模具设计和制造的不足,并找出原因给予纠正,并对模具进行适当的调整和修理。 关键词:托板,模具,冲压 目 录 摘 要 II 1 冲裁工艺性分析 1 2 冲裁工艺方案及模具结构形式的确定 2 3 主要设计计算 4 3.1排样方式的确定及其计算 4 3.2冲压力的计算 6 3.3压力中心的确定及相关计算 7 3.4工作零件刃口尺寸及公差的计算 8 3.5确定各主要零件结构尺寸 11 4 标准件及其的冲压设备选定 14 4.1定位零件的确定 14 4.2卸料与推件零件 14 4.3模柄的确定 15 4.4模架的选择 15 4.5上下模座、导柱导套确定 16 4.6闭合高度的确定 16 4.7冲压设备的选择 17 4.8模具材料的选择原则 17 5 绘制模具总装图 19 6 模具主要零件加工工艺规程的编制 20 6.1落料凹模加工工艺规程的编制 20 7 模具的装配和冲裁模具的试冲 23 7.1模具的装配 23 7.2 冲裁模具的试冲与调试 24 致 谢 27 参考文献 28
