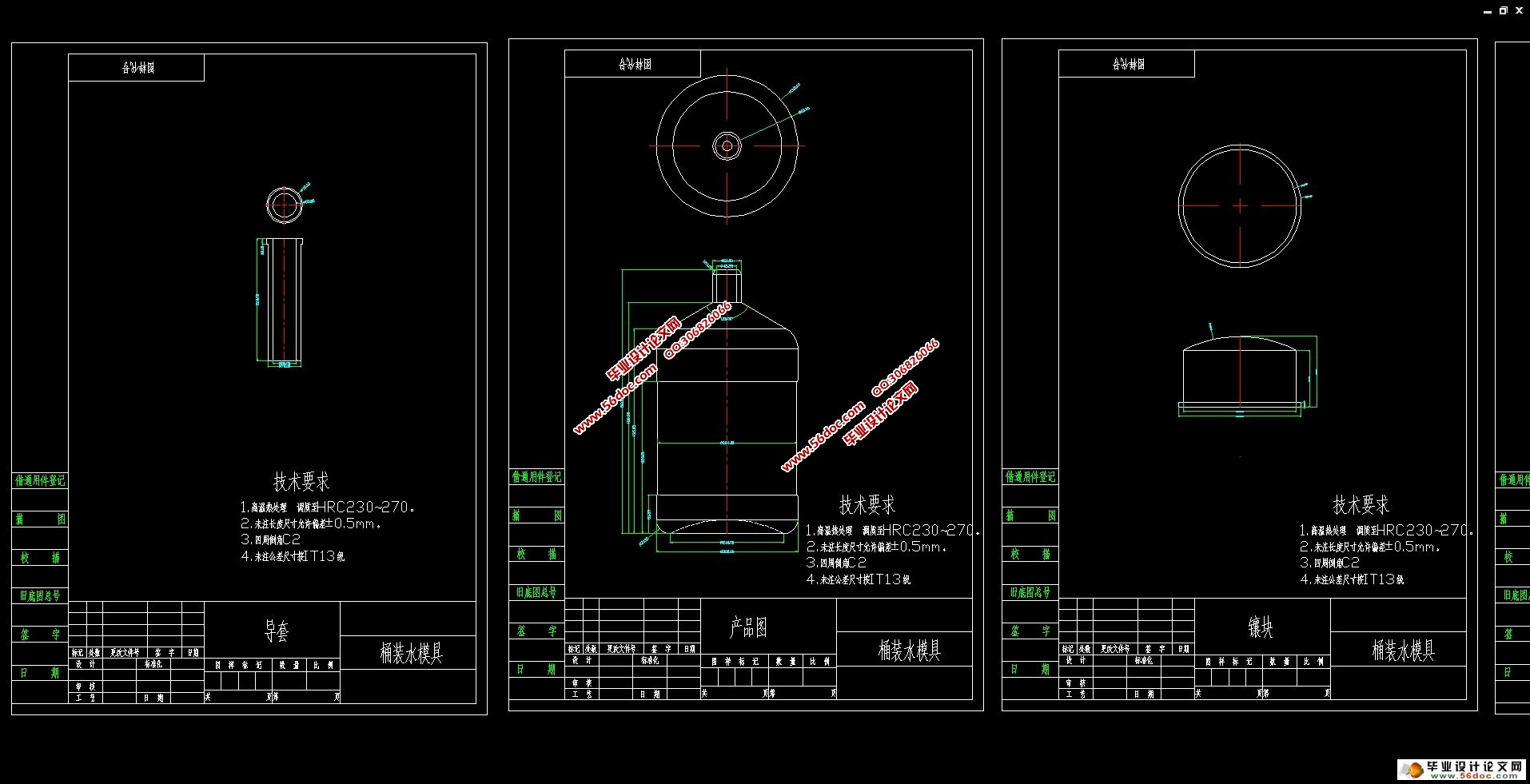

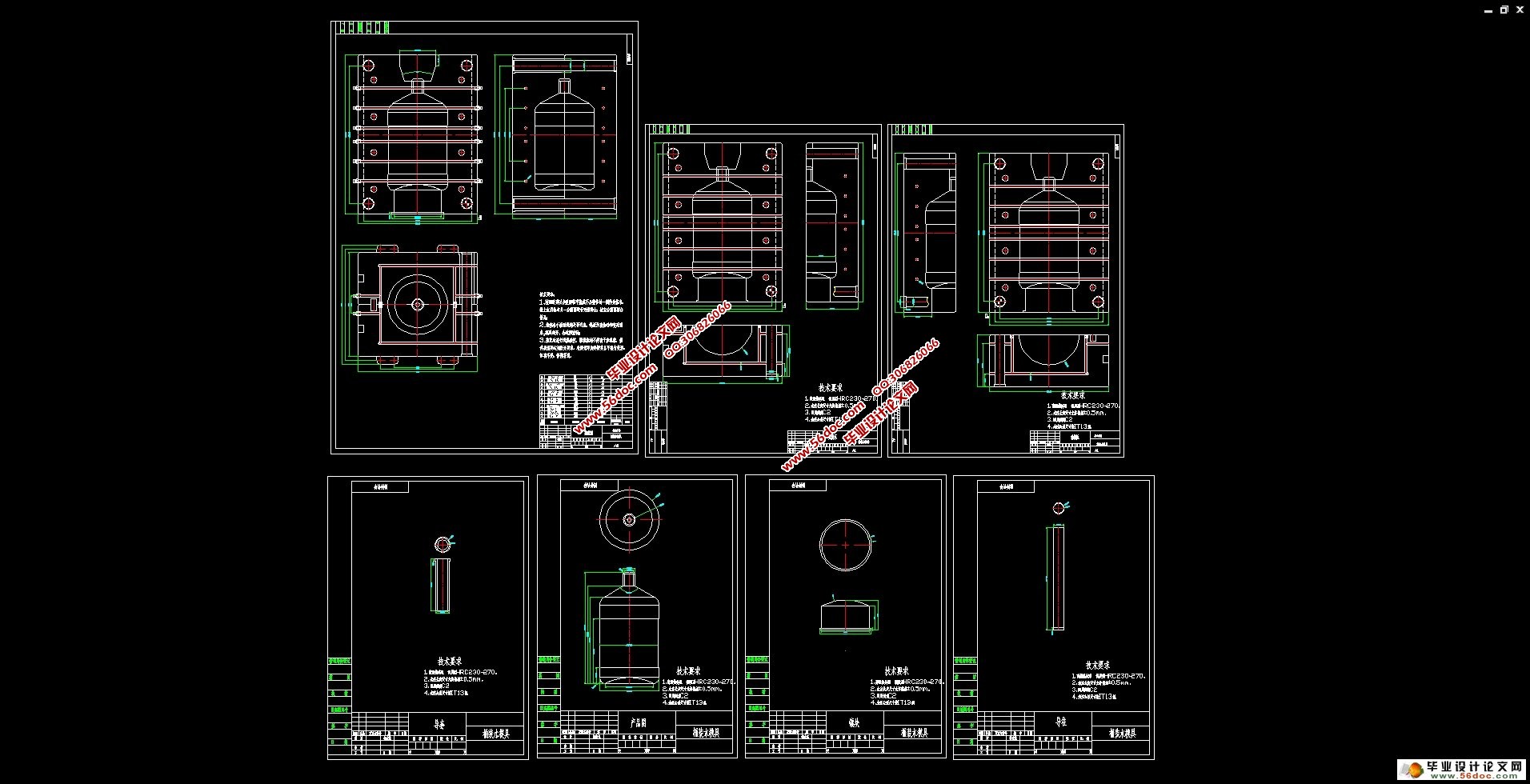

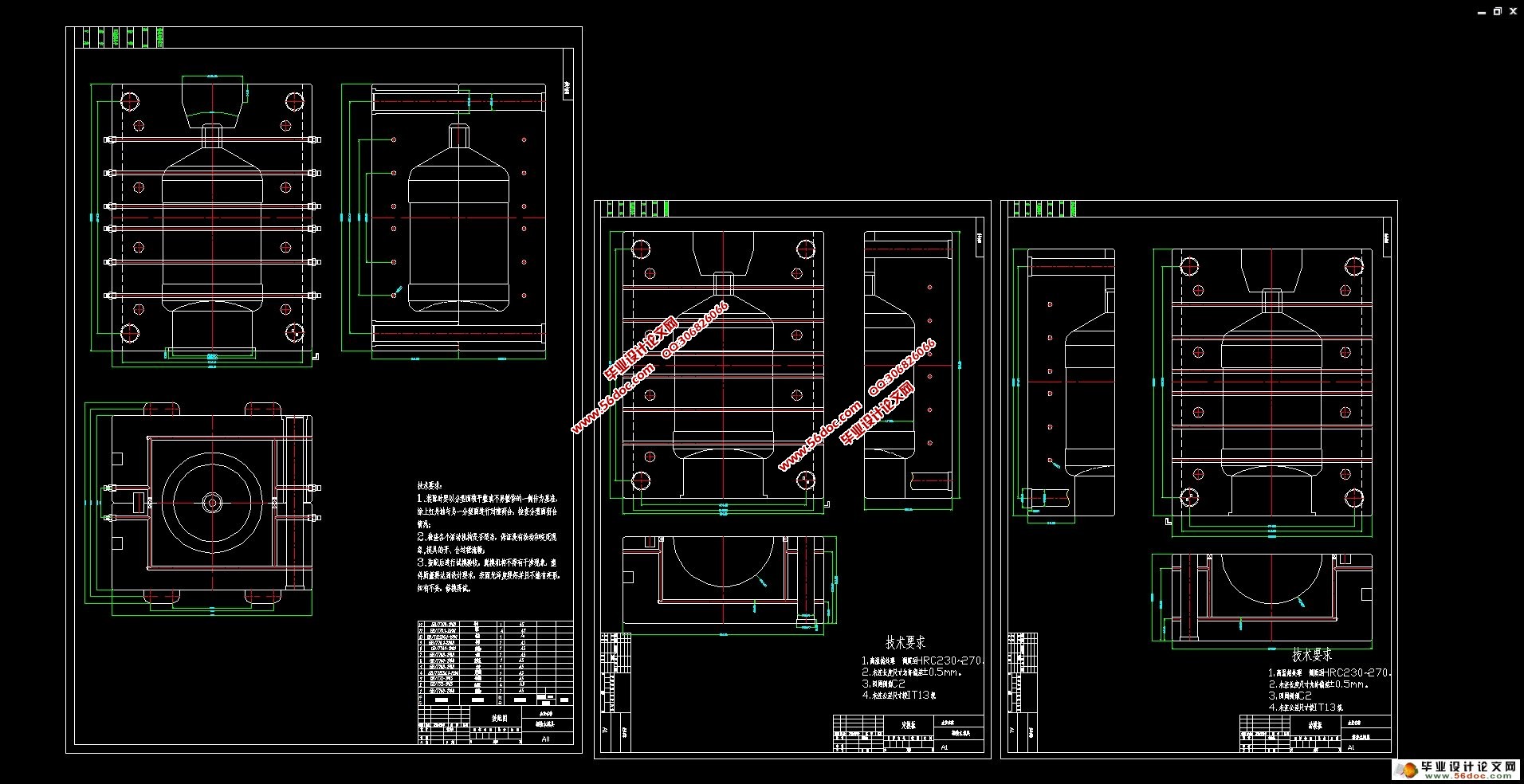

桶装水水桶吹塑模具设计(含CAD零件装配图)(论文说明书23000字,CAD图纸7张)
摘 要
根据桶装水桶的用途和使用要求进行分析，合理设计桶装水桶的形状造型结构，包括容积、壁厚、外形、底部和瓶口螺纹等的设计，并根据吹塑工艺选择制桶装水桶的材料。
桶装水桶吹塑模设计，采用平行移动式模具，设计内容包括模具材料选择、模具型腔、模具主体、冷却系统、切口部分、嵌块部分、排气孔槽和导向部分等。
根据本次设计的桶装水桶的功能、材料及各个工艺特点，吹塑工艺采用挤出吹塑，桶装水桶的成型包括成型设备和成型工艺条件等的分析设计。
关键词 桶装水桶;吹塑模;挤出吹塑；模具设计。
Abstract:
Based on the analysis of the function and usage requirements of mineral water bottles, properly designed its shape and modeling structure, including the design of its volume, wall thickness, shape,the bottom and mouth thread, etc. Meantime, chose its material according to the blow mould process of mineral water bottles.
The mineral water bottle blow mould design selected parallel move mold. The design included mould material selection, molud cavity, mould main body, cooling system, incision, embedded block, vent groove, orientation and so on.
According to the function, material and process characterists of mineral water bottles, the blow process used extrusion blow in this paper, The forming of mineral water bottles contained the analysis and design of moulding equipments, moulding process conditions, etc.
Keywords: mineral water bottles; blow molding; Extrusion blow molding; mould design.
