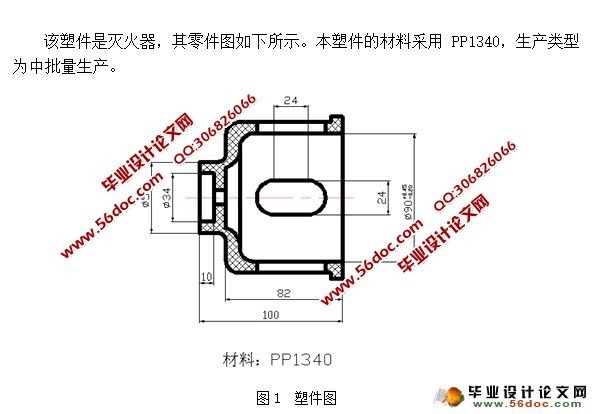

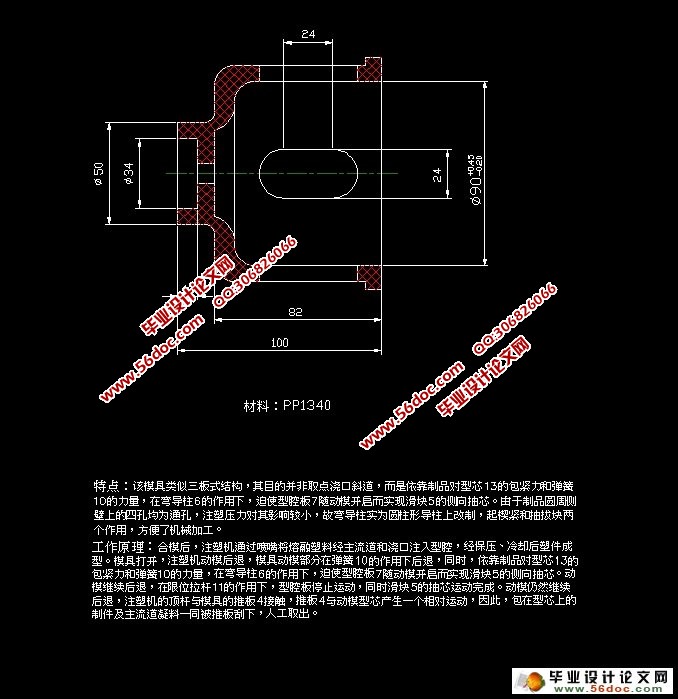

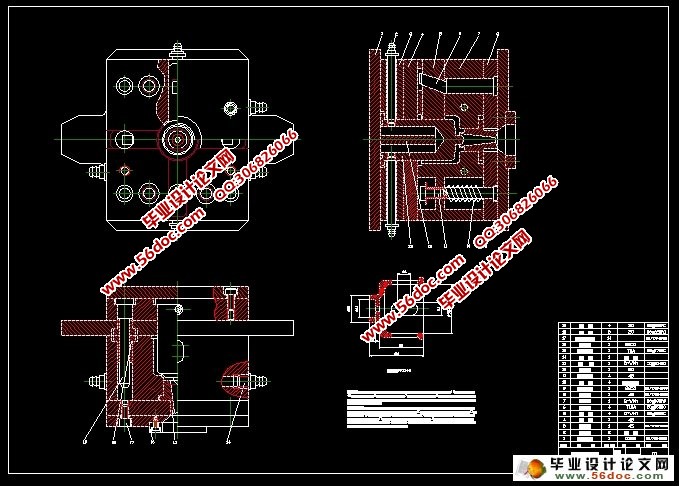

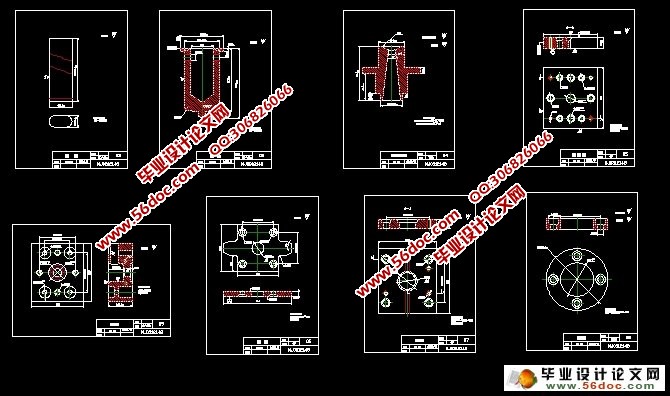

灭火器注塑模具设计(含CAD零件图装配图) 来源:wenku163.com 资料编号:WK16310801 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310801 我要下载该资源 资料介绍 灭火器注塑模具设计(含CAD零件图装配图)(任务书,开题报告,中期检查表,论文说明书10000字,CAD图纸9张) 系统介绍了塑件的成形工艺及模具成型结构对塑件质量的影响分析,浇注系统的设计,模具成型部分和总装结构的设计。介绍了灭火器注塑模具设计时要注意的要点,并较多的考虑了模具结构的调整性、易更换性及模具成本。从控制制件尺寸精度出发,对灭火器注塑模的各主要尺寸进行了理论计算,以确定各工作零件的尺寸,从模具设计到零部件的加工工艺以及装配工艺等进行详细的阐述,并应用CAD进行各重要零件的设计。 该塑件是灭火器,其零件图如下所示。本塑件的材料采用PP1340,生产类型为中批量生产。 塑件的原材料分析 塑件的材料采用PP1340,属于热塑性塑料。从使用性能上看,该塑料具有刚性好、耐热性强、化学稳定性较好等优点,机械性能比聚乙烯好,是理想的绝缘材料;从成型性能上看,熔料的流动性较好,容易成型,成型性能较好。另外,该塑料在成型时易产生变形、缩孔等缺陷,成型温度低时,方向性明显,易产生内应力。因此,在成型时应注意控制成型温度,冷却速度不宜过快。 目 录 绪 论……………………………………………………………………………… 1 第1章 模塑工艺规程的编制…………………………………………………… 3 1.1 塑件的工艺性分析………………………………………………… 3 1.2 计算塑件的体积和质量…………………………………………… 4 1.3 塑件注塑工艺参数的确定……………………………………………4 第2章 注塑模的结构设计……………………………………………………… 5 2.1 分型面的选择………………………………………………………… 5 2.2 确定型腔的排列方式………………………………………………… 5 2.3 浇注系统设计………………………………………………………… 6 2.4 抽芯机构设计………………………………………………………… 6 2.5 成型零件结构设计………………………………………………… 8 第3章 模具设计的有关计算……………………………………………………… 9 3.1 型腔和型芯工作尺寸计算…………………………………………… 9 3.2 型腔板的三维尺寸确定……………………………………………… 11 第4章 模具加热及冷却系统的计算……………………………………………… 13 第5章 模具闭合高度及注塑机有关参数的校核 ……………………………… 14 5.1模具闭合高度…………………………………………………………… 14 5.2注塑机有关参数的校核………………………………………………… 14 第6章 模具的装配、试模与维修………………………………………………… 15 6.1装配…………………………………………………………………… 15 6.2试模…………………………………………………………………… 15 6.3模具的维修…………………………………………………………… 16 第7章 主要零件加工工艺规程的编制 …………………………………………… 17 第8章 结 论…………………………………………………………………………19 致 谢………………………………………………………………………………… 20 参考文献……………………………………………………………………………… 21
