油封钢圈冲压成形工艺及模具设计(含CAD零件图装配图)
来源:wenku163.com 资料编号:WK16310925 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9AWK16310925
资料介绍

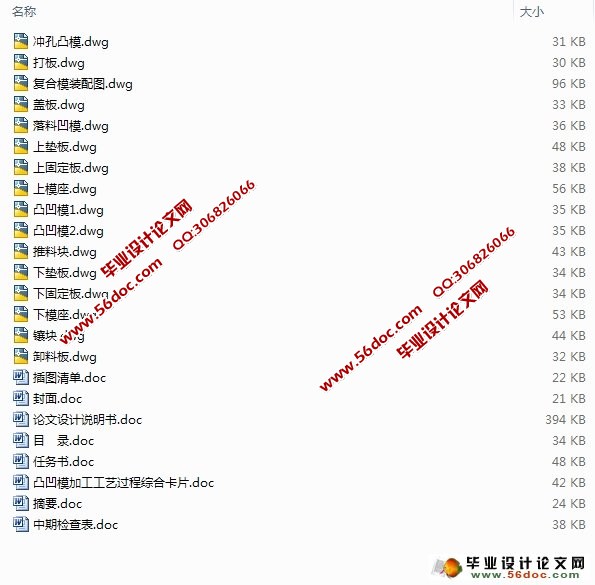

油封钢圈冲压成形工艺及模具设计(含CAD零件图装配图)(任务书,中期检查表,论文说明书8600字,工艺过程卡,CAD图16张)
摘要:设计着重介绍了制件的成型工艺,及模具结构设计。通过对制件的工艺分析,确定了工艺方案。并设计了一套倒装复合模具。在设计同时利用参考资料,确定了各工作零件的尺寸。并较多的考虑了模具结构的调整性、易更换性及模具成本。同时在模具设计内容中融汇了冲压模具的不同加工方法、加工工艺及装配工艺,对初学冲压模具模设计者有一定的参考价值。本设计从模具设计到零部件的加工工艺以及装配工艺等进行详细的阐述,并应用CAD进行各重要零件的设计。
关键词:复合模 加工工艺 模具结构
Steel ring seal stamping process and die design
Abstract: The design introduced emphatically the workpiece takes shape the craft, and mold structural design. Through to the workpiece craft analysis, has determined the craft plan. And has designed set of true things compound molds. Uses the reference during the design, has determined each work components size. And many considerations mold structure adjustment, easy replacement and mold cost. Meanwhile has blended together the ramming mold different processing method in the mold design content, the processing craft and the assembly craft, to begins studies the ramming mold mold designer to have the certain reference value. This design designs from the mold to the spare part processing craft as well as the assembly craft and so on carries on the detailed elaboration, and carries on each important components using CAD the design.
Key words: Compound Die Processing Technology Die structure
目 录
1 绪 论 1
2 制件的工艺性分析 6

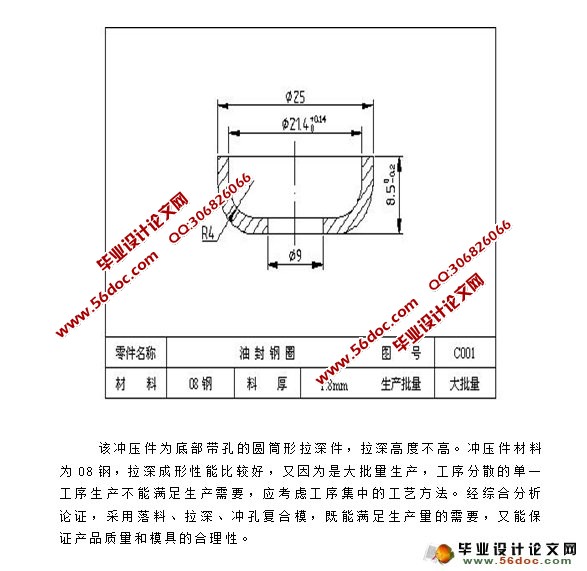

2.1 油封钢圈的工艺性分析 6
2.2 主要工艺参数的计算 6
2.2.1 毛坯尺寸的计算 7
2.2.2确定拉深次数 8
2.2.3排样及材料的利用率 9
2.2.4计算工序冲压力 10
2.3冲压设备的选择 12
3 模具的总体设计 13
3.1 模具具体结构设计 13
3.1.1 正倒装结构的确定 13
3.1.2 送料方式的确定 13
3.1.3 定位装置的确定 13
3.1.4 导向方式的选择 13
3.1.5 卸料、压料方式 13
3.1.6 出件方式 13
3.2 模具结构零部件的设计与计算 13
3.2.1 冲裁工序 13
3.2.2 拉深工序 16
3.3 弹性元件的选用 17
3.4 定位零件的设计 17
3.5 导向装置的设计 18
3.6 打料装置的设计 18
3.7 顶料装置的设计 18
3.8 顶件块的设计 18
3.9 顶杆的设计 19
3.10落料、拉深、冲孔复合模的结构设计 19
结束语 22
致谢 23
参考文献 24
插图清单
图1技术毛坯直径图 8
图2排样图 10
图3落料凹模 14
图4冲孔凸模 15
图5凸凹模① 16
图6凸凹模② 16

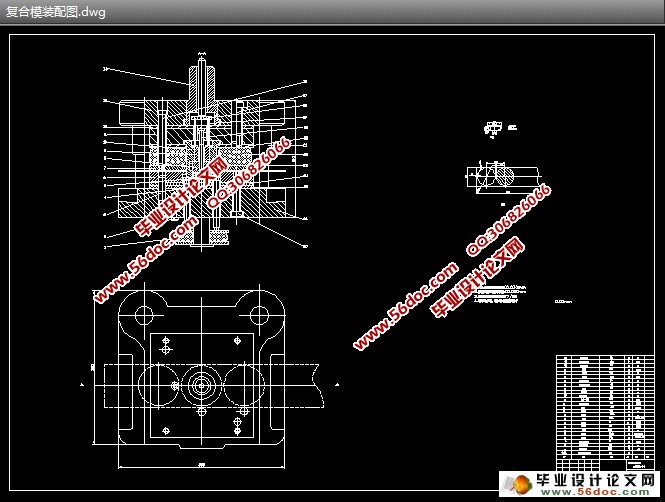

图7模具总装图 19
|
