收音机外壳注塑模具的设计

摘  要
本设计主要是针对收音机外壳零件设计一套注塑模具。基于对塑件特征、成型工艺等多方面的考虑，决定采用一模一腔单分型面的注塑模具，然后根据单次注射量和计算出来的型腔压力等参数选择注塑机，并对注塑机的各个参数进行校核。进而确定了模具的整体结构，并对模具的浇注系统、成型零件、侧向抽芯机构、推出和复位机构等作了认真地设计和计算。最终设计出的注塑模能够满足收音机外壳成型的要求。
【关键词】：注塑模   收音机外壳   浇注系统   成型零件   推出和复位机构

设计要求：
本课题要求学生根据一收音机外壳，设计完整的注塑模具。必须掌握注塑模具设计步骤、及其设计要点，并具备相关的机械设计方面的知识等。
通过检索、收集和整理典型注塑零件及工艺的有关资料，确定整体设计方案，进行工艺分析和工艺设计，选择相关设备并设计相应模具。

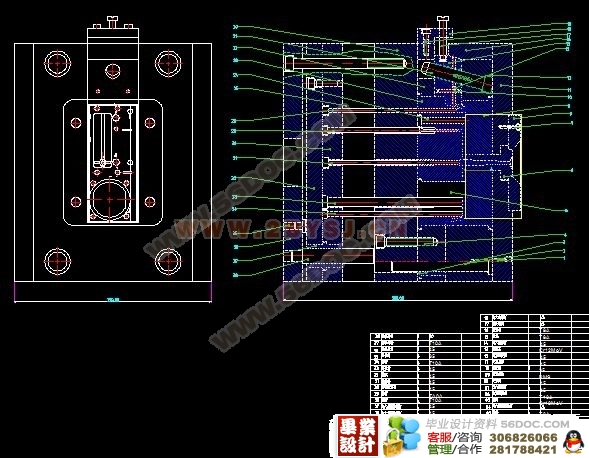

最终生成能切合实际的、较完整的模具图纸，并写出设计说明书。
在时间充足的情况下利用三维造型软件将该模具进行三维实体造型。
（1） 方案论证充分；设计、计算准确；
（2） 条理清楚、文理通顺、用语符合技术规范；
（3） 能针对具体型号的注塑机进行模具设计；
（4） 进行必要的校核计算；
（5） 如条件许可，最好能进行模拟工件成形过程；
（6） 工艺合理、技术先进，同时要便于加工制造、工作可靠且经济实用；
（7） 应贯彻国家和行业的有关标准。

选题的目的、意义：
目的：使学生针对收音机外壳零件能完整地设计出一套注塑模具，能够使零件成型并具有生产价值。
意义：通过本设计，使学生能综合应用所学的专业知识独立完成一套注塑模设计，能培养学生分析和解决工程技术问题的能力。

进度安排：
1-2周　　进行资料收集、整理，提交开题报告
3-4周　  确定整体设计方案，选择相关设备并设计相应模具。
5-7周　  完成相关技术材料、毕业设计说明书及图纸等，准备毕业答辩。　
8周　　  毕业答辩。







目   录
摘  要 3
目  录 4
1   塑件成品、注塑模具设计与构型 5
1.1 熟悉塑件 5
1.2 检查塑件的成型工艺性 8
1.3 明确注射机的型号和规格 8
2  注射模具结构设计 13
2.1 确定型腔的数目 13
2.2 分型面的设计原则 14
2.3 确定浇注系统 15
2.4 成型零件的设计 17
2.5 合模导向机构的设计 19
(毕业设计)
2.6 脱模机构的设计 20
2.7 确定调温系统结构 21
2.8 确定排气形式 22
2.9 选用模架 22
3  斜导柱侧抽心结构的设计 23
3.1 斜导柱的设计 23
3.2 确定抽芯距 24
3.3 确定斜导柱直径 24
3.4 滑块的设计 26
结   论 28
致   谢 29
参考文献 30
附  录 31
