焊片级进模设计与制造(附答辩记录)

摘  要
随着人们生活质量的提高，节凑的加快，“模具”这一高效率、高质量的生产行业与我们的生活联系越来越紧密。电脑、手机、汽车等产品都要依靠它来进行生产。模具产品种类繁多，加工出的模具当然也是多种多样。就冲压模而言，有冲裁模、弯曲模、锻模、金属挤压模、切边模、等等的单工序模具，还有生产效率更高的复合模、级进模。
这次毕业设计我设计的是焊片冲裁模，利用的是级进模生产的。通过对零件的认识可知，该零件所用的材料是Q235-A钢，生产批量为大批量生产，再经过方案比较，故选择侧刃定距级进模冲裁作为该副模具工艺生产方案即比较加工又便于经济；经过计算分析完成该模具的主要设计计算；选出符合该模具的定位方式、卸料出件方式导向方式；设计模具的工作部分即凸、凹模的设计，选择模具的材料即确定每个零部件的加工方案；仅接着根据模具的装配原则，完成模具的装配装配模具试冲通过试冲可以发现模具设计和制造的不足，并找出原因给予纠正，并对模具进行适当的调整和修理
本次设计不仅让我熟悉了课本所学的知识，而且我做到了把所学到的知识运用到实践当中，更让我了解了级进模设计的全过程和加工实践的各种要点。

关键词：焊片，级进模，排样

设计要求：

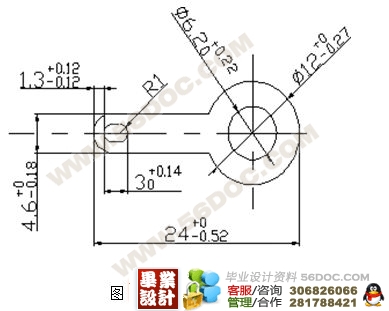

1焊片的工艺性分析及冲裁方案的确定；
2.有关计算及模具设计；
3.模具制造工艺编制与装配。

目  录
摘  要 1
1 冲压件工艺性分析 2
2冲压工艺方案的确定 3
3主要设计计算 4

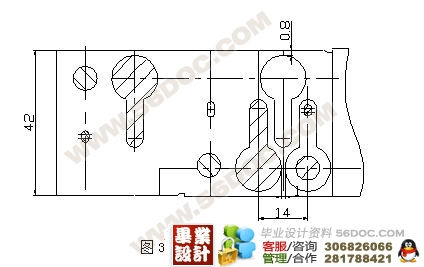

3.1 排样方案的确定及计算 4
3.2 冲压力的计算 7
3.3 压力中心的确定及相关计算 9
3.4 凸、凹模间隙值的确定 10
3.5 工作零件刃口尺寸计算 11
4模具总体设计 16
(毕业设计网 )
4.1 模具类型的选择 16
4.2 定位方式的选择 16
4.3 卸料﹑出件、导向方式的选择 17
5模具零部件的设计及模具材料的选用 18

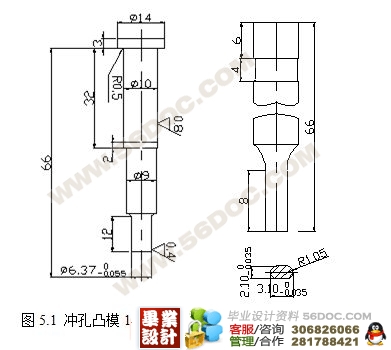

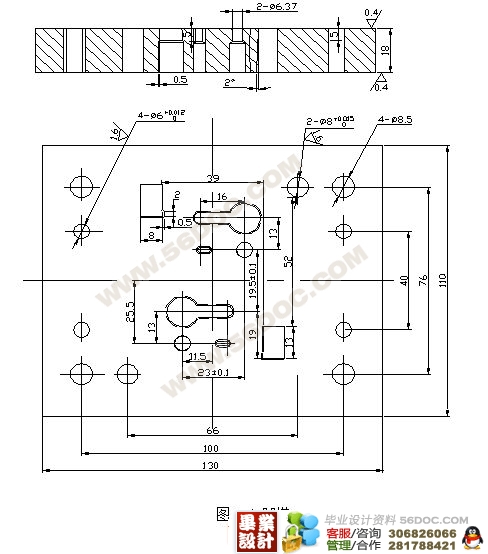

5.1 工作零件的结构设计 18
5.2 定位零件的设计 21
5.3 料板及卸料部件的设计 22
5.4 模架及其他零部件的设计 23
5.5 模具材料的选用 24
5.6设备的选定 25

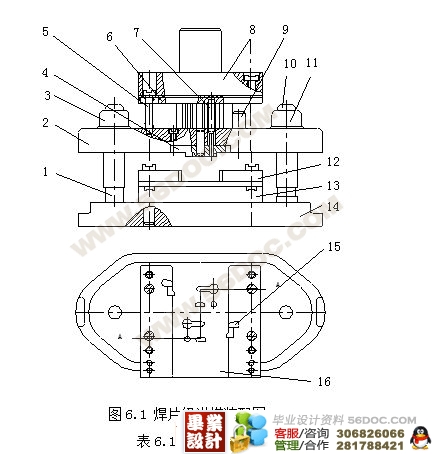

6 模具总装图 26
7 模具零件加工工艺 28
8 模具的装配和冲裁模具的试冲 30
8.1 模具的装配 30
8.2 冲裁模具的试冲 31
致谢 33
参考文献 34
