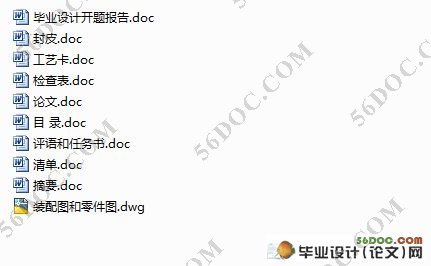

阻尼件冲压工艺及模具设计(含加工工艺卡)(含任务书,开题报告,中期检查表,论文说明书13000字,CAD图纸7张合一)
摘要
本设计是典型的冲压工艺模具，通过对塑件的材料、 塑件的结构和尺寸精度及表面质量分析以及工艺方案的确定、工艺计算等，考虑到模具制造问题、造价，结合前人的经验总结，提出了本模具的结构方案。
本模具采用先落料、在拉深进行生产，效率比较高。只需两副模具、模具在上模结构主要是由上模座、垫板、固定板、凸、凹模、拉深凸模及卸料板等组成。下模主要是由上模座、垫板、固定板、压边圈、落料凹模、拉深凸模等组成。
关键字：复合模、凸、凹模、卸料板、压边圈
Outside cover shape and molding tool design
Abstract
This design is the typical plastic shell casts the mold, through to models a material, models a structure and the size precision and the surface quality analysis as well as the craft plan determination, divides the profile the choice, the process design and so on, considered to the mold manufacture question, the construction cost, unifies predecessor's experience summary, proposed this mold structure plan.
This mold uses mold two cavities to carry on the production, the efficiency quite is high. It pours the system to use the side runner, the trapezoidal minute flow channel, the sufficient mold speed quick, safe is reliable. The mold used the slanting guide pillar in the structure to pull out the core organization, reduced the worker greatly the labor intensity, caused the mold to hold in the production process does conveniently.
Key words: Casts the mold Minute profile Pours the system The slanting guide pillar pulls out the core organization Side runner
冷冲压模具设计是在冷冲模设计理论教学之后进行的实践性教学环节。其目的在于巩固所学知识，熟悉有关资料，树立正确的设计思想，掌握设计方法，培养我们的独立思考能力和实际工作能力。通过冲模结构设计，使我们在冲压工艺性分析、冲压工艺方案论证、冲压工艺计算、冲模零件结构设计、编写技术文件和查阅技术文献等方面受到一次综合训练。
本设计题目为阻尼件，对我们毕业生来说有一定的设计目的及意义：通过对该零件模具的设计，进一步加强了我们所学的冲压基本知识，让我们更加了解了模具各个组成部分、各个部分结构性能，以及各个结构的动作过程。为以后更好的就业工作打下了坚实的基础。
插图清单

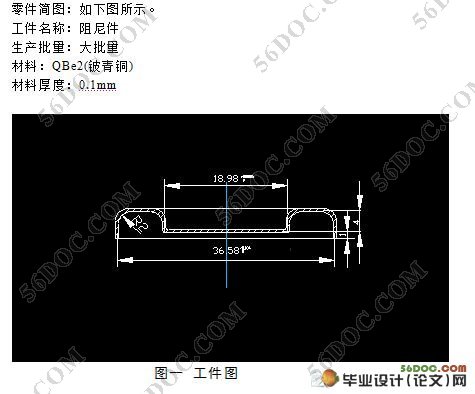

图1-1 工件图………………………………………………………………6
图1-2 排样图………………………………………………………………12
图3-2 卸料板………………………………………………………………17

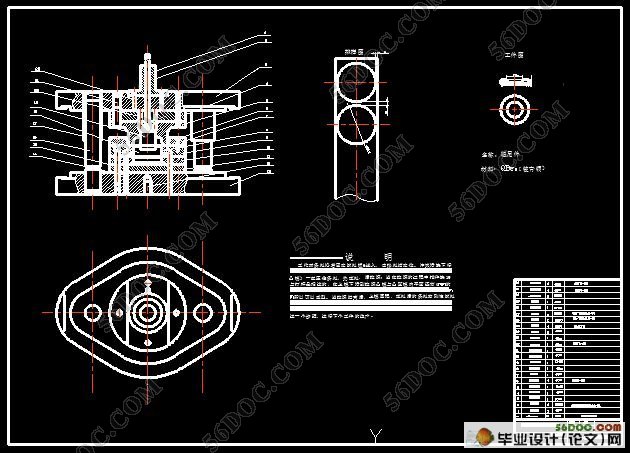

图3-3 装配图………………………………………………………………23
表格清单
表一 排样和冲压力的计算………………………………………………11
表二 落料与拉深的计算…………………………………………………13
|
