铜垫片倒装复合模的设计(含加工工艺卡)(含任务书,开题报告,中期检查表,论文说明书13000字,CAD零件图9张装配图1张)
摘 要
本次毕业设计题目为铜垫片倒装复合模，设计的模具为复合模。设计主要包括零件的工艺性分析、工艺方案设计、相关数据的计算、各主要零件的设计选择等内容。
此工件的尺寸较小，这种工件的加工难点是：由于工件中间的大圆一边有一个深度为2mm的凹槽，且无圆弧过度，给凸、凹模的加工带来了一定的困难，冲大孔凸模尖角处也极易磨损，所以冲大孔凸模可采用镶拼的方法。在设计时把冲大孔凸模做成两部分，这样即容易加工，又能及时更换损坏的镶件。
工件的加工分成两个基本工序，即冲孔和落料。采用倒装复合形式。这种冲裁方法即能保证零件的精度又能提高加工生产率。此方法特别适合加工这种小的垫片类零件，加工方法简单，所加工的工件尺寸精度高。经实践验证，这种模具取得了很好的生产效果。
关键词：复合模，倒装，工艺性，镶件。
The copper filling piece inverts the superposable die
Abstract
This graduation project topic inverts the superposable die for the copper filling piece, the design mold is a superposable die. Designs mainly includes the components the technological analysis, the craft plan design, correlation data computation, each major parts content and so on design choice.
This work piece size is small, this kind of work piece processing difficulty is: Because among one side the work piece great-circle has a depth is the 2mm scoop channel, also does not have the circular arc excessively, for raised, the concave mold processing has brought the certain difficulty, flushes the pocket raised mold acute angle place extremely to be also easy to wear, therefore flushes the method which the pocket raised mold may use inlays spells. When design flushes the pocket raised mold to make two parts, like this namely is easy to process, also can promptly replace the damage to inlay.
The work piece processing divides into two essential working procedures, namely the punch holes and falls the material. Uses inverts the compound form. This blanking method namely can guarantee the components the precision can enhance the processing productivity. This method suits specially processes this kind of small filling piece class components, the processing method simple, processes the work piece size precision is high. After the practice confirmation, this kind of mold has obtained the very good production effect.
Key word: The superposable die, inverts, the technology capability, inlays.
内容：（1）设计说明书
（2）铜垫片倒装复合模装配图

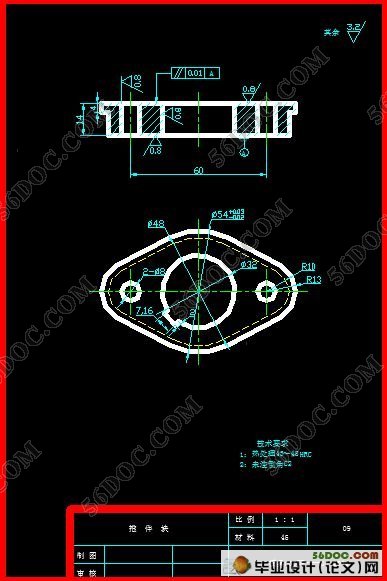

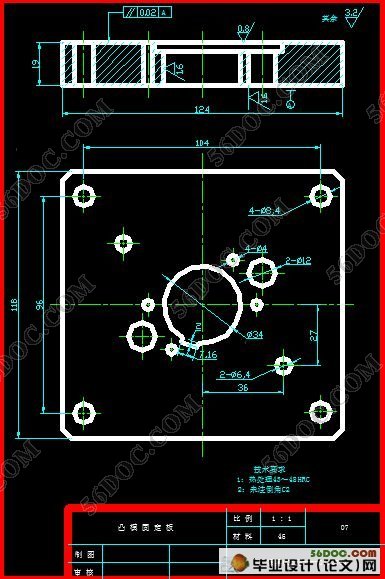

（3）模具各主要零件图
（4）典型零件的加工工艺卡
原始资料：
设计题目：铜垫片
材料：T2
料厚：0.2mm
插 图 清 单

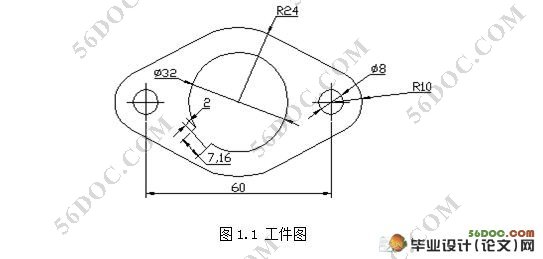

图1.1 工件图 3
图3.1 工件排样图 6
图3.2 凹模型口图 8
图5.1 冲孔凸模 12
图5.2 落料凸模 3
图5.3 落料凹模 4
图5.4 凸凹模 5
图5.5 模柄 6

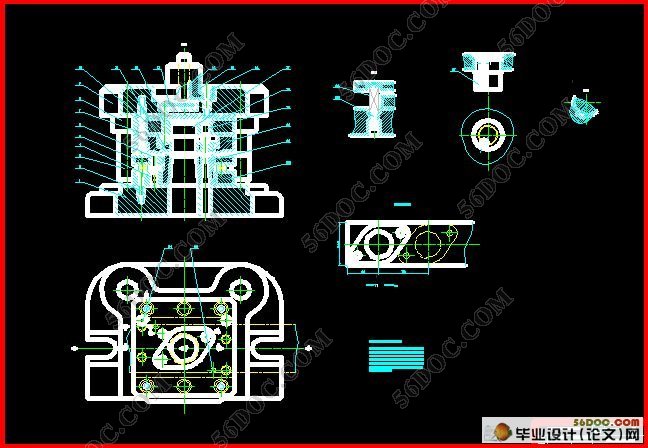

图6.1 铜垫片倒装复合模装配图 9
表 格 清 单
表3.1 条料计算 6
表3.2 冲压力的计算 7
表3.3 压力中心的计算 8
表3.4 工作零件刃口尺寸的计算 9
表8.1 凸凹模加工工艺过程 21
表8.2 冲孔凸模加工工艺过程 21
表9.1 铜垫片倒装复合模具的装配 23
